18650鋰動力電池組點焊鎳片的方法：

在18650鋰電池上點引出片與連接片看到的人很少，18650鋰電池點焊引出片及為復雜但又簡單，引出片與連接片的作用是將18650鋰電池性能連接起來輸出，主要體現在各種鋰電池組當中，其主要點焊引出片和連接片的方法如下：

1、將雙針脈沖點焊機的電源開關按向"開"的位置，開啟電源。

2、確認電池點焊設備各參數已調試好,參考參數設定表，準備好物料和相關工具。

其中工具可采用：雙頭點焊機，挫刀，壓合夾具，六角扳手。
調試電池點焊機設備參數時必須和品質工程確認，符合要求才能操作。
點焊18650鋰電池時必須注意點焊拉力，拉力值需在品質檢測范圍之內。

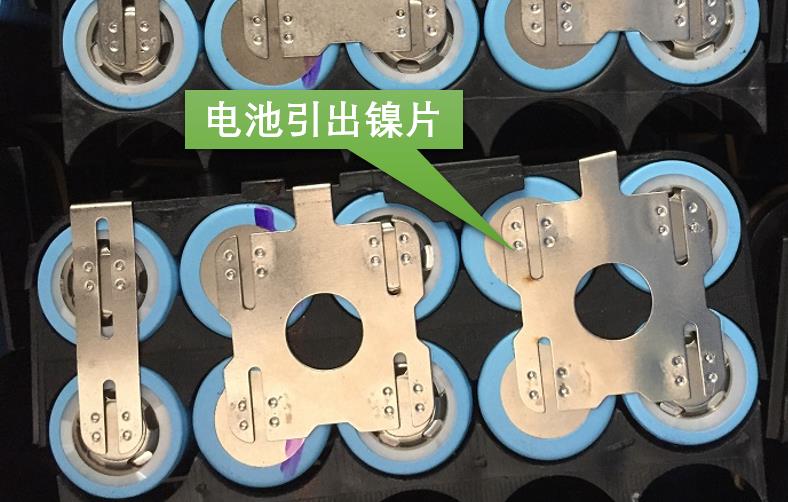

18650鋰電池點焊電池引出片

3、拿起一電池，負極端底部朝上，拿一引出片，引出片帶圓孔端在外，將引出片點焊于18650鋰電池負極端中間位置。

4、將鋰電池組轉過去，引出片朝內，拿一連接片，將連接片擺放于引出片的上面，將連接片點焊于電池負極端中間位置，與引出片成一直線。

5、拿起另一電池，負極端底部朝上，將第一鋰電池組的連接片外露一端點焊于第二電池的負極端底部中間位置。

6、將串聯點焊好的電池組擺放于壓合夾具上，用力將電池組朝中間壓合，使兩電池緊密結合在一起，兩電池成一直線。

7、將壓合好的電池組流入下一工站作業完畢后將作業臺面收拾干凈，關閉點焊機電源開關。

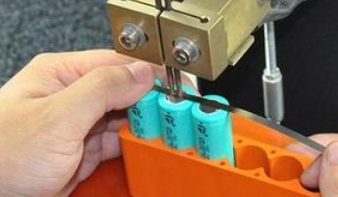

18650鋰電池點焊電池

18650鋰電池點焊引出片與連接片注意事項：

1、引出片規格須符合材料BOM規格。

2、焊點不能有漏焊、虛焊、炸火、明顯毛刺等不良現象。

3、引出片/連接片每處焊點數不少于6點。

4、作業時不能使面墊脫落,如有脫落現象須重貼面墊再作業。

5、當點焊機銅針針尖發黑時，用挫刀將銅針黑點挫去再重新點焊作業。

6、如遇機儀器冒煙、異響等異常時，應及時關掉電源開關，停止機儀器運行，并向上級主管報告。
